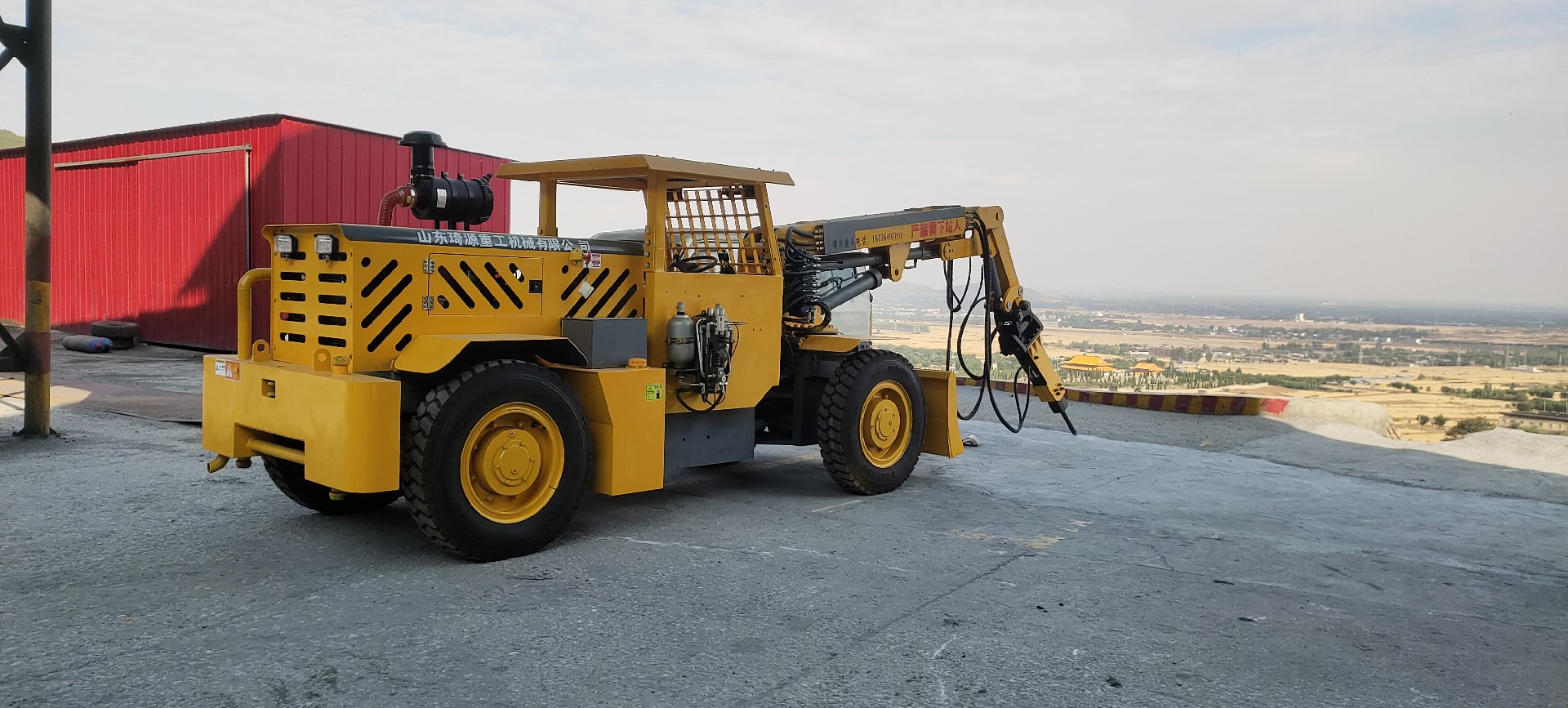

產品圖片:
1.主要參數 | |
破碎錘品牌 | 進口水山 |
破碎錘型號 | SB20 |
錘頭打擊頻率 | 350～700bpm |
錘頭工作油壓 | 16-25MP、 |
釬桿直徑 | 45mm |
2.前進后退速度 | |
行走速度-前進 | I檔0-5KM/h II檔0-15KM/h |
行走速度-后退 | I檔0-5 KM/hII檔0-16KM/h |
3.工作機構、駕駛室數據 | |
工作臂左右擺動夾角 | ±40° |
錘頭最大工作高度 | 6500mm |
錘頭最遠工作距離 | 3800mm |
釬桿豎直時最大離地間隙 | 3500mm |
駕駛室型式 | 半封閉或全封閉 可加裝空調 |
4.整機數據 | |
操作重量 | 10500 kg |
外形尺寸 | 6000mm×1800mm×1900mm |
轉彎半徑 | 2569mm/4629mm |
最小離地間隙 | 255mm |
爬坡能力 | ≤16° |
本車為伸縮大臂以上圖形大臂未伸出狀態；各個角度靈活擺動前段油缸馬達可以實現為180°旋轉礦下橋毛更靈活。
后機架增加重型設計，在工作臂動作及礦石破碎時能夠更好的使設備穩定。重型設計的后機架框架和尾機架，最大限度的減少了來至巷道墻壁沖擊的損害。
采用高強度合金鋼板，優化材料厚度，降低自重，提高整體運輸能力，結構壽命長。
工作機構大臂采用箱型結構，提供了強大的抗沖擊載荷的能力，并經過優化以減少應力和延長大臂使用壽命；
XMPYT-88.3所有鉸接系統均配有潤滑點，并配備多門組合式發動機罩，設計精良、省時省力、方便維護、經久耐用。
工作臂：
有摸高6m或選擇伸縮式臂架摸高9m供選擇,采用高強度鋼材制作，具有較高的抗擊能力和剛性強勁，臂架結構緊湊，作用力更集中，動作更穩定。炮錘由兩個螺旋擺動缸布置，滿足炮錘俯仰回轉擺動無死角作業需求。
駕駛室：
符合FOPS安全標準駕駛室，先導方式操控駕駛環境，配置舒適駕駛座椅。駕駛室高位設計，增大操作人員的可視范圍；高強度駕駛室保證操作人員的安全性。
選配功能：
遙控控制撬毛臂作業。
底盤系統：
本車架為公司自主設計。采用合理結構性，卡特挖機設計理念。
輪胎式全柴動較接式底盤系統，車橋采用凱途/或特納產品，彈簧制動、液壓釋放的全密封多盤濕式斷油制動。剎車系統更加穩定耐用。
沖擊錘：
沖擊頻率為600-1100bpm,沖擊功率為362J,該沖擊錘為撬毛專制，最快沖擊頻率達到1100bpm,既能清理掉破碎部分，又盡可能的保護原本坑道頂板不受損傷。
控制臺：
撬毛作業采用液壓先導控制，多功能操控手柄，操控舒適臂架動作柔順，工作指示燈及工作參數表集成于面板上，便于操作人員操作和判斷。
尾氣雙尾氣顧慮系統：
三元催化和尾氣凈化水過濾，改善作業環境，配置水泵撬毛作業除塵。
